Опис

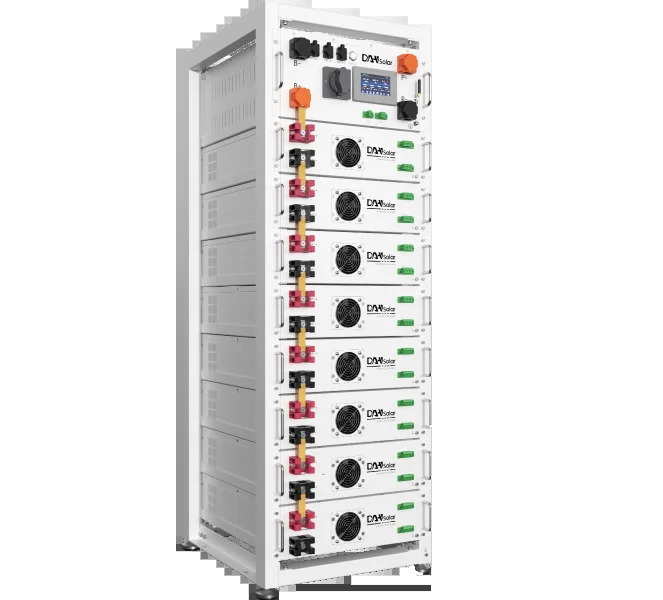

Високовольтні системи накопичення енергії DAH Solar DHN-HVRES-G1
Акумуляторний блок DAH Solar DHN-HVRES05-G1 створений для побудови високовольтних систем резервного та автономного живлення об’єктів будь-якої складності. Використання технології LiFePO4 (літій-залізо-фосфат) забезпечує найвищий рівень пожежної безпеки, термічної стабільності та довговічності.
Система базується на модульному принципі: акумулятори встановлюються в спеціалізовані стійки-шафи DHN-RACK05 разом із центральним високовольтним блоком керування PDU. Це дозволяє легко підбирати необхідну ємність та напругу під конкретні трифазні мережеві або гібридні інвертори.
Ключові переваги та особливості:
-
Гнучкі варіанти конфігурації:
-
DHN-HVR05x5-G1: 5 модулів — 25.6 кВт·год / 256 В
-
DHN-HVR05x8-G1: 8 модулів — 40.96 кВт·год / 409.6 В
-
DHN-HVR05x12-G1: 12 модулів — 61.44 кВт·год / 614.4 В
-
-
Інтелектуальне управління:
-
Блок контролю PDU (модель DHPDU01SC10A1403P721) підтримує широке вікно робочої напруги (250–1000 Vdc) та забезпечує повний моніторинг кожної комірки в ланцюгу.
-
-
Надійність і витривалість:
-
Ресурс понад 6000 циклів дозволяє експлуатувати систему протягом багатьох років без суттєвої втрати ємності.
-
Широкий температурний діапазон розряду від -20°C до +60°C.
-
-
Простота монтажу та обслуговування:
-
Модульна конструкція стандартизована для швидкої установки в спеціальні стійки (DHN-RACK05-9 та DHN-RACK05-13).
-
⚙️ Технічні характеристики (Таблиці)
Параметри окремого акумуляторного модуля:
| Параметр | Значення |
| Модель модуля | DHN-HVRES05-G1 |
| Тип акумулятора | LiFePO4 |
| Номінальна ємність | 5.12 kWh / 100 Ah |
| Номінальна напруга | 51.2 V |
| Габарити модуля (Ш×В×Г) | 482.6 × 140 × 550 мм |
Параметри готових високовольтних систем (DHN-HVRES-G1):
| Параметр | DHN-HVR05x5-G1 | DHN-HVR05x8-G1 | DHN-HVR05x12-G1 |
| Кількість модулів у серії | 5 шт. | 8 шт. | 12 шт. |
| Номінальна ємність системи | 25.6 kWh | 40.96 kWh | 61.44 kWh |
| Номінальна напруга системи | 256 V | 409.6 V | 614.4 V |
| Робочий діапазон напруги | 216 – 292 V | 345.6 – 467.2 V | 518.4 – 700.8 V |
| Струм заряду/розряду (рек. / макс.) | 50 А / 100 А | 50 А / 100 А | 50 А / 100 А |
| Габарити системи (Ш×В×Г) | 528 × 1108 × 602 мм | 528 × 1543 × 602 мм | 528 × 2123 × 602 мм |
| Вага системи | 296 кг | 455 кг | 650 кг |
| Глибина розряду (DOD) | < 90% | < 90% | < 90% |
| Циклічний ресурс | ≥ 6000 циклів | ≥ 6000 циклів | ≥ 6000 циклів |
| Температура експлуатації | Заряд: 0~+60°C / Розряд: -20~+60°C | Заряд: 0~+60°C / Розряд: -20~+60°C | Заряд: 0~+60°C / Розряд: -20~+60°C |
| Інтерфейси зв’язку | CAN2.0 / RS485 | CAN2.0 / RS485 | CAN2.0 / RS485 |
| Клас захисту | IP20 | IP20 | IP20 |
| Сертифікація | UN38.3 | UN38.3 | UN38.3 |
| Гарантійний термін | 5 років | 5 років | 5 років |
Блок керування високовольтним кластером (PDU):
| Параметр | Значення |
| Модель PDU | DHPDU01SC10A1403P721 |
| Робоча напруга (Vdc) | 250 – 1000 V |
| Струм (номінальний / макс.) | 50 А / 100 А |
| Робоча температура | -20°C … +55°C |
| Габарити (Ш×В×Г) / Вага | 488 × 230 × 510 мм / 23.6 кг |
Серія монтажних стійок (DHN-RACK):
| Модель стійки | Сумісність | Габарити (Ш×В×Г) | Вага стійки |
| DHN-RACK05-9 | До 8 АКБ + 1 блок PDU | 528 × 1543 × 602 мм | 60 кг |
| DHN-RACK05-13 | До 12 АКБ + 1 блок PDU | 528 × 2123 × 602 мм | 74 кг |
